研华MI/O Extension是一种创新型嵌入式单 板电脑解决方案。与传统单板方案相比,它具备更加灵活、弹性的I/O设计,能够通过主板上标准定义的MIOe接口搭配使用各种不同I/O或者不同功能的扩展板,最大程度降低系统开发的复杂度,提高项目开发效率,节约研发成本,协助系统集成商快速灵活的整合出设和垂直产业使用的产品,是更快速、经济的嵌入式解决方案。
|
|
|
|

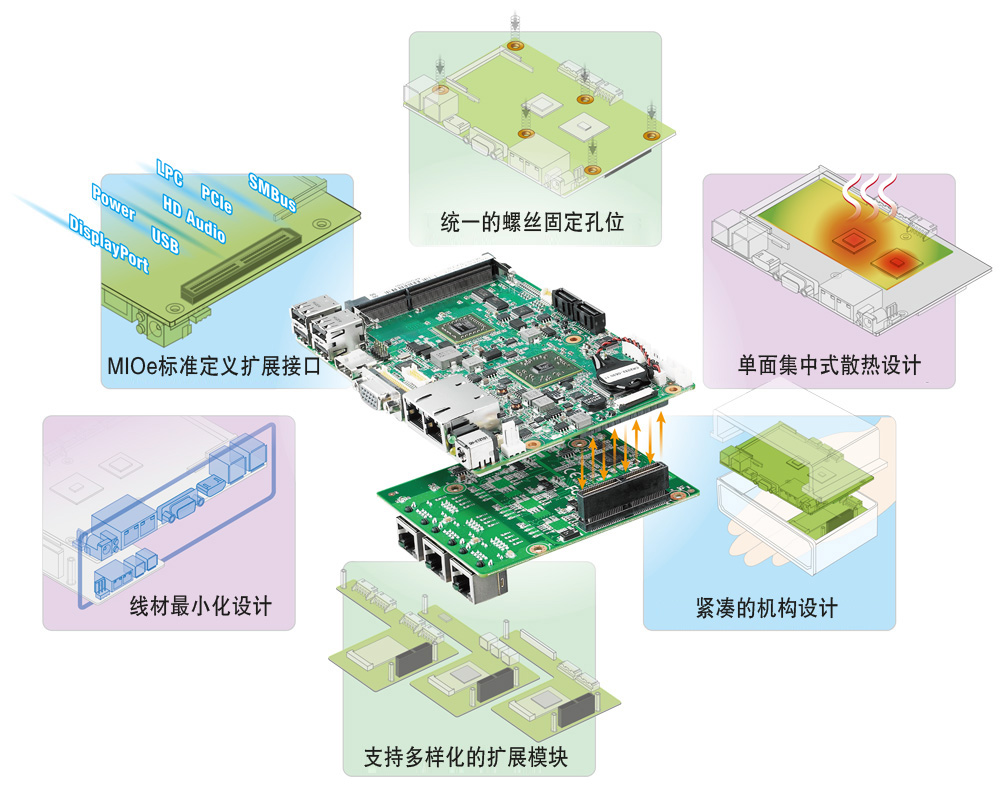

研华MI/O Extension具备了嵌入式单板电脑以及模块化电脑的多种优势。既可以当做单板电脑独立使用,也能通过MIOe的扩展接口弹性延伸出更多的I/O功能。同时,在结构与散热也做多更多的优化,便于系统的整合。
-
IOe统一扩展接口
- MI/O Extension系列嵌入式主板都配置了统一的MIOe接口,通过MIOe接口,可扩展出更加灵活的定制化I/O模块。
MIOe扩展接口包含以下的信号:
- 1路DisplayPort: 可以转换出HDMI、LVDS、DVI、TV-Out、S-Video、VGA或eDP显示接口
- 4 PCIe x1: 可以转换出GbE、USB2.0/ 3.0、 SATA/RAID,FPGA或PCI总线
- USB 2.0/ 3.0: 可连接超高速存储、采集卡HD Webcam &显示接口
- LPC: 支持扩展 Multi-UART、PS2、GPIO、FDD、IR、超级I/O的并行端口
- HD音频: 支持音频线路输出的灵活扩展
-
