概述
|
分散能源系统是作为传统电力系统的替代或补充的小型发电技术（3 kW 到 10,000 kW功率范围内）。风能是分散能源系统中尤其是智能电网独立发电系统中主要的能源之一。台湾领先的智能电网项目之一，正致力于风力发电系统的集成，开发一个完整的具有高性价比的系统。他们寻求研华的解决方案，该方案要能够提供浆叶控制、液压系统监控和风机控制。
|
|
|
|
系统需求
|
为方便维护及通过网络控制，用户需要一个专用的HMI设备，用来操纵风能控制系统，并具有实时监控功能。此外，集成商需要一个可靠、结构紧凑的PAC控制器，它能够接受从风速仪送来的风速/风向模拟信号，来导引发动机舱和转子叶片，以捕捉到理想的风向。用户还想要用SoftLogic编辑一个浆叶控制算法，用以在大风和风塔非正常振动的情况下减缓叶片转动，以免转速过快。此外，这种应用的相关设备用CANopen作为标准通讯协议，所以，与软件的兼容性很重要。
|
|
项目实施
|
|
WebView-1270
|
12.1”支持网络的Intel® Celeron® M CPU的HMI
|
|
APAX-5521KW
|
带XScale CPU和CAN接口的微PAC
|
|
APAX-5017H
|
12路高速模拟量输入模块
|
|
APAX-5013
|
8路热电阻模块
|
|
APAX-5060
|
12路继电器输出模块
|
|
APAX-5045 |
24路数字量输入/输出模块 |
|
APAX-5080PEC |
3路ABZ编码器输入模块 |
|
|
|
系统描述
|
APAX-5521KW加上APAX I/O模块为风电控制系统提供了最佳方案。内嵌KW软逻辑的APAX-5521KW的PAC控制器，是在复杂批次控制应用中实现实时性和确定性的最好的平台。而且，它还带有一个CANopen接口和一个以太网LAN接口，以和其他设备进行通讯。APAX-5080PEC高速计数模块对偏航和变桨的A/B/Z三相编码器进行精确测量。APAX-5060，12路继电器输出模块通过液压系统来对偏航和叶片进行控制。
|
|
结论
|
机电转子叶片调整是现代风电场的标配，它不仅为浆叶系统带来显著优点，而且保证了风机在任何天气情况下均可正常工作。研华的APAX为这种风机控制系统提供了一个综合的，可扩展和模块化控制系统。
|
|

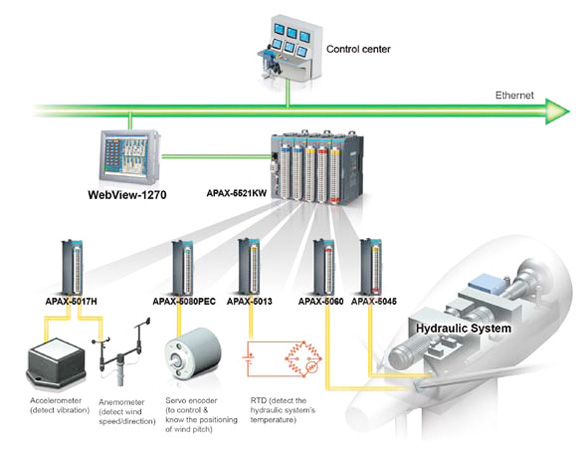

系统架构
|
|
